OmniVision OVA0B40 108Μονάδα κάμερας αυτόματης εστίασης MP MIPI
Η Guangzhou Sincere Information Technology Ltd. είναι ένας από τους πιο επαγγελματίες κατασκευαστές και προμηθευτές OmniVision OVA0B40 108MP MIPI Auto Focus Camera Module στην Κίνα. Καλώς ήρθατε σε προϊόντα με έκπτωση χονδρικής προς πώληση εδώ από το εργοστάσιό μας. Προσαρμοσμένες παραγγελίες είναι ευπρόσδεκτες.
Η επιλογή μιας μονάδας κάμερας πολύ υψηλής-ανάλυσης θα πρέπει να ξεκινά με την πραγματική απαίτηση απεικόνισης και όχι μόνο με τον αριθμό pixel. Τα έργα που χρησιμοποιούν το OVA0B40 πρέπει επίσης να λαμβάνουν υπόψη την ικανότητα επεξεργασίας κεντρικού υπολογιστή, τη συμπεριφορά αυτόματης εστίασης, την οπτική κάλυψη, την ενσωμάτωση MIPI και τη μηχανική δομή που είναι διαθέσιμη μέσα στην τελική συσκευή.

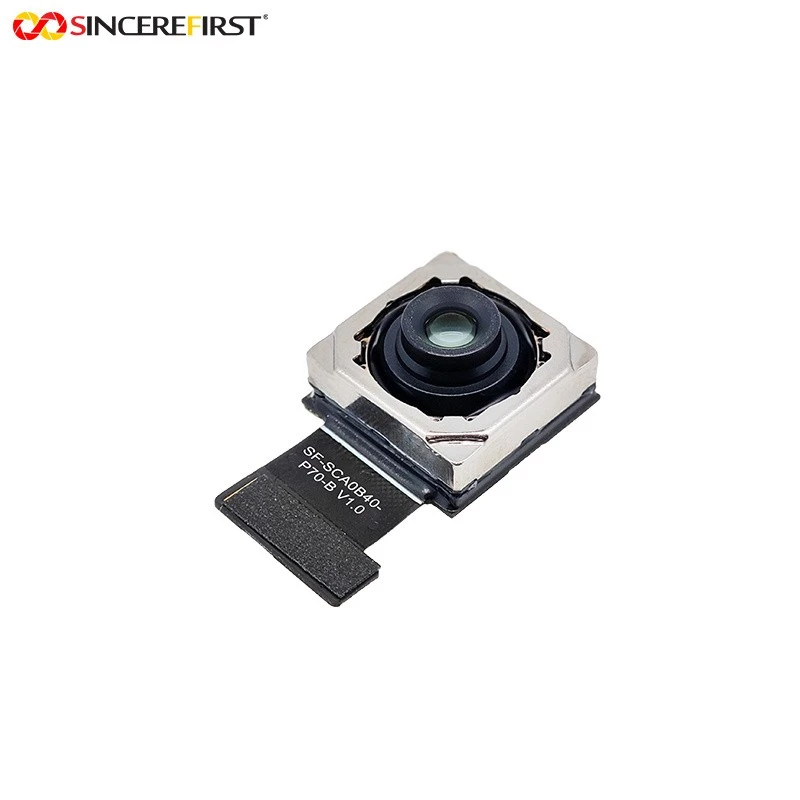

Αυτή η μονάδα ενσωματώνει την OVA0B40 σε μια πλήρη διαμόρφωση κάμερας 40Pin BTB MIPI με αυτόματη εστίαση VCM από 10 cm έως Infinity. Παρέχει εγγενή ανάλυση 11584 × 8688, υποστηρίζει έξοδο βίντεο 4K@30FPS, PDAF, HDR, λειτουργία 4{14}}σε 1 pixel και έξοδο RAW και χρησιμοποιεί οπτική διαμόρφωση D79,8 μοιρών με παραμόρφωση τηλεόρασης λιγότερο από 1,5%. Η τυπική παραγωγή χρησιμοποιεί την εσωτερική διαδικασία Active Alignment της SincereFirst.
Χαρακτηριστικά
•11584 × 8688 Λεπτομέρεια εγγενούς εικόνας
Το OVA0B40 παρέχει πολύ υψηλή εγγενή ανάλυση εικόνας για έργα όπου η διατήρηση λεπτομέρειας, η μεταγενέστερη περικοπή-ή οπτικές πληροφορίες υψηλής πυκνότητας προσφέρουν ένα πραγματικό πλεονέκτημα-σε επίπεδο συστήματος.
•VCM Auto Focus από 10 cm έως Infinity
Η δομή VCM Auto Focus υποστηρίζει την αλλαγή των αποστάσεων θέματος από 10 cm σε Infinity, καθιστώντας τη μονάδα πιο ευέλικτη από μια προκαθορισμένη διαμόρφωση σταθερής εστίασης.
•Υποστήριξη PDAF, HDR και 4 σε 1 Pixel
Η επιβεβαιωμένη διαμόρφωση αισθητήρα υποστηρίζει λειτουργία PDAF, HDR και 4 σε 1 pixel, παρέχοντας πρόσθετη ευελιξία εστίασης και απεικόνισης.
•Ενσωμάτωση MIPI BTB 40Pin
Η τυπική μονάδα χρησιμοποιεί μια διεπαφή MIPI BTB 40Pin. Η υποστήριξη του κεντρικού επεξεργαστή, ο σχεδιασμός της σύνδεσης και η δρομολόγηση πλακέτας θα πρέπει να επιβεβαιωθούν ως μέρος της ενοποίησης του έργου.
•Έξοδος RAW για επεξεργασία εικόνας
Η έξοδος RAW επιτρέπει στον αγωγό απεικόνισης κεντρικού υπολογιστή να εκτελεί ανάπτυξη ISP και συντονισμό εικόνας κατάντη σύμφωνα με τις απαιτήσεις της εφαρμογής.
•In-House Active Alignment Production
Αυτή η τυπική μονάδα OVA0B40 παράγεται χρησιμοποιώντας τον εξοπλισμό Active Alignment της ίδιας της SincereFirst. Το AA είναι μέρος της διαδικασίας κατασκευής της μονάδας κάμερας και όχι χαρακτηριστικό του ίδιου του αισθητήρα εικόνας.
Εφαρμογή της μονάδας κάμερας MIPI
•Υψηλή-Σάρωση και αρχειοθέτηση λεπτομερειών
Η υψηλή εγγενής ανάλυση μπορεί να υποστηρίξει σαρωτές εγγράφων, οπτικά συστήματα αρχειοθέτησης και εξειδικευμένο εξοπλισμό λήψης όπου πρέπει να παραμείνουν διαθέσιμες λεπτομέρειες για μεταγενέστερη προβολή ή επεξεργασία.
•Αυτοματοποιημένη λεπτομερής επιθεώρηση
Η μονάδα μπορεί να αξιολογηθεί για συστήματα ελεγχόμενης επιθεώρησης που επωφελούνται από την υψηλή πυκνότητα εικονοστοιχείων και την αυτόματη εστίαση κατά την καταγραφή μικρών λεπτομερειών προϊόντος ή εξαρτημάτων.
•Έξυπνα Τερματικά Αναγνώρισης
Η υψηλή εγγενής ανάλυση και η μεταβλητή{0}}εστίαση απόστασης μπορούν να υποστηρίξουν τερματικά αναγνώρισης και απεικόνισης όπου μπορεί να απαιτείται πλήρης-λήψη σκηνής και λεπτομερής περικοπή εικόνας.
•Συστήματα απεικόνισης OEM υψηλής ανάλυσης-
Η μονάδα παρέχει μια διαδρομή απεικόνισης MIPI με υψηλό αριθμό-pixel- για εξειδικευμένο εξοπλισμό OEM όπου ο επεξεργαστής, το εύρος ζώνης αποθήκευσης και ο μηχανικός σχεδιασμός μπορούν να υποστηρίξουν τις υψηλότερες απαιτήσεις απεικόνισης.
Λεπτομέρειες προϊόντος
|
Όνομα προϊόντος |
Προσαρμοσμένη μονάδα κάμερας MIPI υψηλής ανάλυσης 108MP 40Pin |
|
Αισθητήρας |
Αισθητήρας CMOS OmniVision OVA0B40 |
|
Εικονοκύτταρο |
108MP |
|
Ψήφισμα |
9428x6944 |
|
Ρυθμός καρέ |
4K@30FPS |
|
Μέγεθος αισθητήρα |
1/1,18 ίντσα |
|
Χαρακτηριστικό |
PDAF, HDR, 4-σε-1 Pixel |
|
Μορφή εξόδου |
ΑΚΑΤΕΡΓΑΣΤΟΣ |
|
Εύρος εστίασης |
10cm ~ Άπειρο |
|
EFL |
5,43 χλστ |
|
F.NO |
1.89 |
|
FOV |
D79,8 μοίρες |
|
Τύπος εστίασης |
Αυτόματη εστίαση VCM |
|
Παραμόρφωση τηλεόρασης |
＜1.5% |
|
Διαδικασία |
Τυπική παραγωγή διεργασίας ενεργής ευθυγράμμισης (AA) - |
|
Διασύνδεση |
Διεπαφή MIPI BTB 40 ακίδων |
Επιλογές προσαρμογής
Αντιστοίχιση φακού και FOV
Η τυπική οπτική βαθμίδα D79,8 μπορεί να αναθεωρηθεί όταν η συσκευή στόχος απαιτεί άλλη κάλυψη σκηνής ή οπτική διαμόρφωση.
Προσαρμογή FPC και Connector
Η δρομολόγηση FPC, οι απαιτήσεις σύνδεσης και η διάταξη της μονάδας μπορούν να συζητηθούν όταν η τυπική διαμόρφωση 40Pin δεν ταιριάζει άμεσα με την πλακέτα ή το περίβλημα-στόχο.
Ενσωμάτωση κεντρικού υπολογιστή MIPI
Ο επεξεργαστής στόχος, η διεπαφή MIPI και η ικανότητα επεξεργασίας εικόνας-μπορούν να ελεγχθούν πριν οριστικοποιηθεί η λειτουργική μονάδα για μια νέα πλατφόρμα OEM.
Διαμόρφωση αυτόματης εστίασης
Η συμπεριφορά εστίασης VCM μπορεί να αξιολογηθεί σε σχέση με το πραγματικό εύρος απόστασης εργασίας-και τις απαιτήσεις απεικόνισης της τελικής συσκευής.
AA για Σχετικά Σχέδια Κάμερας
Αυτή η μονάδα OVA0B40 χρησιμοποιεί Active Alignment ως τυπική παραγωγή. Το AA μπορεί επίσης να προστεθεί σε άλλα κατάλληλα σχέδια μονάδων κάμερας όταν οι οπτικές απαιτήσεις τους δικαιολογούν την πρόσθετη διαδικασία κατασκευής.
FAQ
Ε: Πότε πρέπει να επιλέξω αυτήν τη μονάδα κάμερας OVA0B40 αντί για μοντέλο 50MP ή 64MP;
Α: Επιλέξτε αυτήν τη διαμόρφωση όταν οι πολύ υψηλές λεπτομέρειες εγγενούς εικόνας παρέχουν σαφές όφελος στην τελική συσκευή και η πλατφόρμα υποδοχής μπορεί να υποστηρίξει τις αντίστοιχες απαιτήσεις δεδομένων και επεξεργασίας εικόνας-.
Ε: Είναι μια ολοκληρωμένη μονάδα κάμερας OVA0B40;
Α: Ναι. Αυτή είναι μια πλήρης μονάδα κάμερας που ενσωματώνει τον αισθητήρα OVA0B40 με οπτικό φακό, VCM Auto Focus, FPC, υποδοχή και διεπαφή MIPI.
Ε: Ποια είναι η εγγενής ανάλυση;
Α: Η επιβεβαιωμένη εγγενής ανάλυση είναι 11584 × 8688.
Ε: Ποια είναι η περιοχή Auto Focus;
A: Η μονάδα χρησιμοποιεί VCM Auto Focus με επιβεβαιωμένο εύρος εστίασης από 10 cm έως Infinity.
Ε: Ποια διεπαφή MIPI χρησιμοποιεί αυτή η μονάδα κάμερας;
Α: Η τυπική διαμόρφωση χρησιμοποιεί μια διεπαφή MIPI BTB 40Pin. Η συμβατότητα του κεντρικού υπολογιστή και η δρομολόγηση πλακέτας θα πρέπει να ελέγχονται πριν από την ενσωμάτωση.
Ε: Αυτή η ενότητα παρέχει βίντεο 8K;
Α: Όχι. Η επιβεβαιωμένη έξοδος βίντεο είναι 4K@30FPS. Η τοποθέτησή του στη σειρά 8K Camera Module Series του SincereFirst αναφέρεται σε εγγενή-ταξινόμηση ανάλυσης αντί για αξίωση εξόδου βίντεο 8K-.
Ε: Μπορώ να ζητήσω δείγμα για δοκιμή;
Α: Ναι. Ένα δείγμα μπορεί να συζητηθεί για απεικόνιση, Αυτόματη εστίαση, οπτική κάλυψη και αξιολόγηση ενσωμάτωσης κεντρικού υπολογιστή-προτού οριστικοποιηθεί μια διαμόρφωση παραγωγής.
Ε: Μπορεί να προσαρμοστεί η δομή του FPC, της υποδοχής, του φακού ή της μονάδας;
Α: Ναι. Το FPC, ο σύνδεσμος, τα οπτικά και οι σχετικές δομικές απαιτήσεις μπορούν να συζητηθούν σύμφωνα με τον ηλεκτρικό και μηχανικό σχεδιασμό της συσκευής στόχου.
Χρειάζεστε πραγματικά 108MP για αυτό το έργο;
Η πολύ υψηλή εγγενής ανάλυση είναι πολύτιμη μόνο όταν το τελικό σύστημα απεικόνισης μπορεί να κάνει πρακτική χρήση της πρόσθετης λεπτομέρειας της εικόνας. Εάν αποφασίζετε μεταξύ των επιλογών κάμερας 108MP, 64MP ή 50MP, το SincereFirst μπορεί να σας βοηθήσει να συγκρίνετε την ανάλυση, την αυτόματη εστίαση, την ενσωμάτωση MIPI και τη δομή της μονάδας πριν από τη δοκιμή δείγματος.
